EN500/EN600
恒壓供水
易能電氣
EN500/EN600

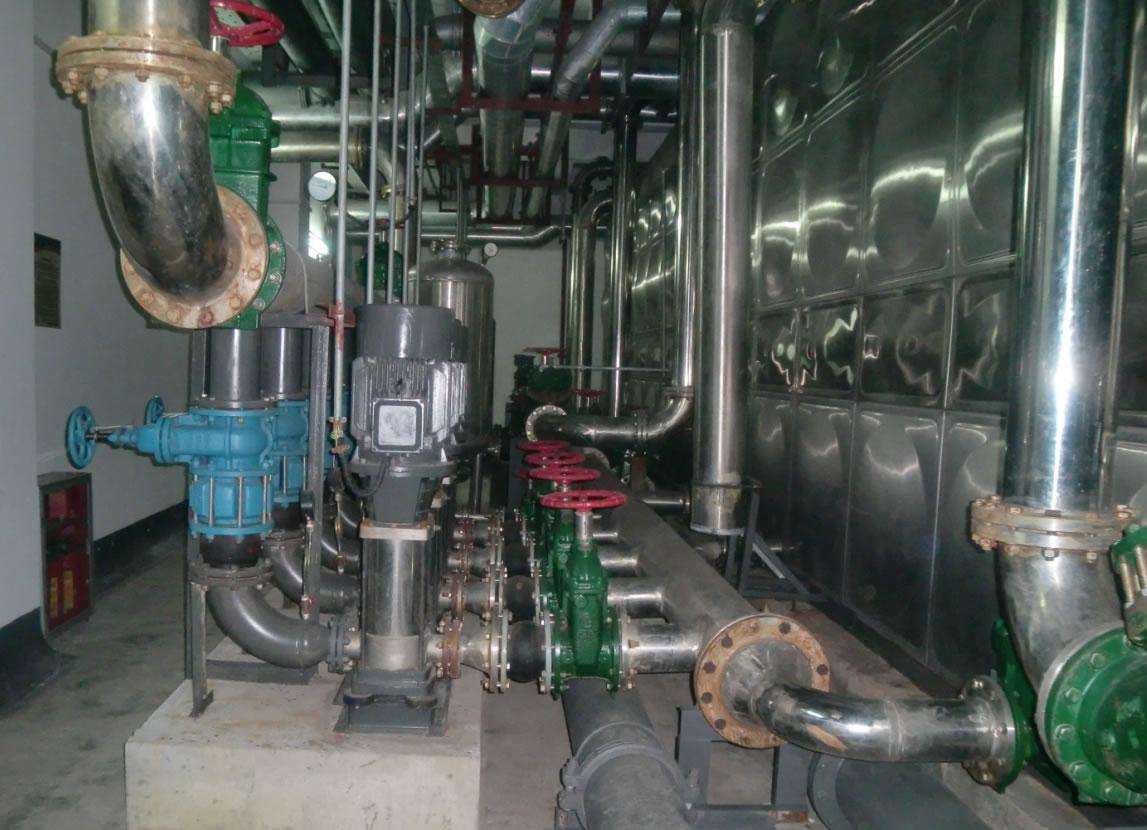

恒壓供水技術是我司開發的新型成熟的技術，它以其獨特優良的控制性能被廣泛應用于供水行業中。供水質量和安全的特殊需要對恒壓供水壓力有著嚴格的要求，
EN500/EN600
恒壓供水方案具有水壓穩定、操作方便、組態簡單、運行可靠、節約電能、自動化程度高等優勢。
EN500/EN600
內置恒壓供水控制算法，獨特過程
PID
運算，壓力表量程設定，斷線保護，無水保護。
■
EN500/EN600
恒壓供水一拖一（無需外加供水控制器）
工作原理：
1
臺變頻器驅動1
臺水泵
管網壓力
<
設定壓力，
變頻器頻率增加，水泵轉速加快，供水量加大，管網水壓上升。
管網壓力
=
設定壓力，
變頻器輸出頻率維持不變，水泵轉速不變，供水量不變，管網水壓保持穩定。
管網壓力
>
設定壓力，
變頻器輸出頻率降低（直至睡眠），水泵減速，供水量減小，維持管網水壓穩定。
實現過程：
壓力傳感器裝供水管網上，將壓力值轉換成
0~10V
電壓信號（或
4
～
20 mA
的電流）。變頻器實時采集壓力表反饋信號值，經
PID
運算后輸出頻率值，調控水泵電機轉速，實現供水壓力恒定。
硬件需求：
壓力傳感器
1
只、變頻器
1
臺。
接線方式：
電源線接
R
、
S
、
T
；電機線接
U
、
V
、
W
；啟停開關線接
X1
和
COM
；壓力表信號反饋線接
+10V
、
AI1
、
GND
。見下圖：
參數設置：
1
、基本參數設置：主要是加減速時間、外部端子設定
功能碼參數 |
設定值 |
解釋 |
F00.00 |
2 |
選擇高級菜單模式 |
F00.23 |
1 |
P
型機選擇 |
F01.15 |
1 |
外部端子啟停 |
F01.17 |
300 |
加速時間（單位
0.1秒） |
F01.18 |
300 |
加速時間（單位
0.1秒） |
F02.11 |
1 |
自由停機模式 |
2
、PID
閉環參數設置：設置F12.00=1
恒壓供水模式有效后閉環F11
組的PID
功能自動生效
功能碼參數 |
設定值 |
解釋 |
F12.00 |
1 |
選擇變頻器一拖二供水模式 |
F12.01 |
0.5
（根據實際需要設置）
|
設定壓力值 |
F12.02 |
40
（根據實際需要設置） |
睡眠頻率 |
F12.03 |
0.4
（根據實際需要設置） |
蘇醒壓力閥值 |
F12.06 |
1
（根據實際壓力表量程設置） |
遠傳壓力表量程值 |
3
、（可選項）設定壓力和實際壓力的雙顯：
功能碼參數 |
設定值 |
解釋 |
F00.01 |
36 |
設定壓力值顯示 |
F00.25 |
37 |
反饋壓力值顯示 |
■
EN500/EN600
恒壓供水一拖二（無需外加供水控制器）
工作原理
：1
臺變頻器驅動2
臺水泵工變頻輪流切換工作。
管網壓力
<
設定壓力，
變頻1
泵加速，若達上限頻率壓力不夠，則1
泵切至工頻，2
泵變頻啟動。
管網壓力
=
設定壓力，
變頻器輸出頻率維持不變，所驅動水泵轉速不變，供水量不變。
管網壓力
>
設定壓力，
變頻2
泵減速，若達下限頻率壓力還高，則1
泵從工頻斷開，留2
泵變頻工作。
管網壓力
<
設定壓力，
原變頻運行的2
泵切換工頻，1
泵變頻啟動，周而復始。
硬件需求：
壓力傳感器
1
只、變頻器
1
臺、中間繼電器
4
只、交流接觸器
4
只、熱繼電器
2
只。
工藝實現：
壓力傳感器裝供水管網上，將壓力值轉換成
0~10V
電壓信號（或
4
～
20 mA
的電流）。變頻器實時采集壓力表反饋信號值，經
PID
運算后輸出頻率值控制水泵電機轉速，當一臺泵滿足不了供水量時將該泵切換到工頻，然后變頻器啟動另一臺泵，兩臺水泵工變頻循環工作，實現供水壓力恒定。
接線方式：
電源線接
R
、
S
、
T
；
電機線接
U
、
V
、
W
；
啟停開關線接
X1
和
COM
；
壓力表信號反饋線接
+10V
、
AI1
、
GND
。
中間繼電器
KA0
、
KA1
、
KA2
、
KA3
分別接變頻器主控板上
Y1
、
Y2
、
Y3
、
Y4
。
交流接觸器
KM0
、
KM1
、
KM2
、
KM3
依次接
1
泵變頻、
1
泵工頻、
2
泵變頻、
2
泵工頻

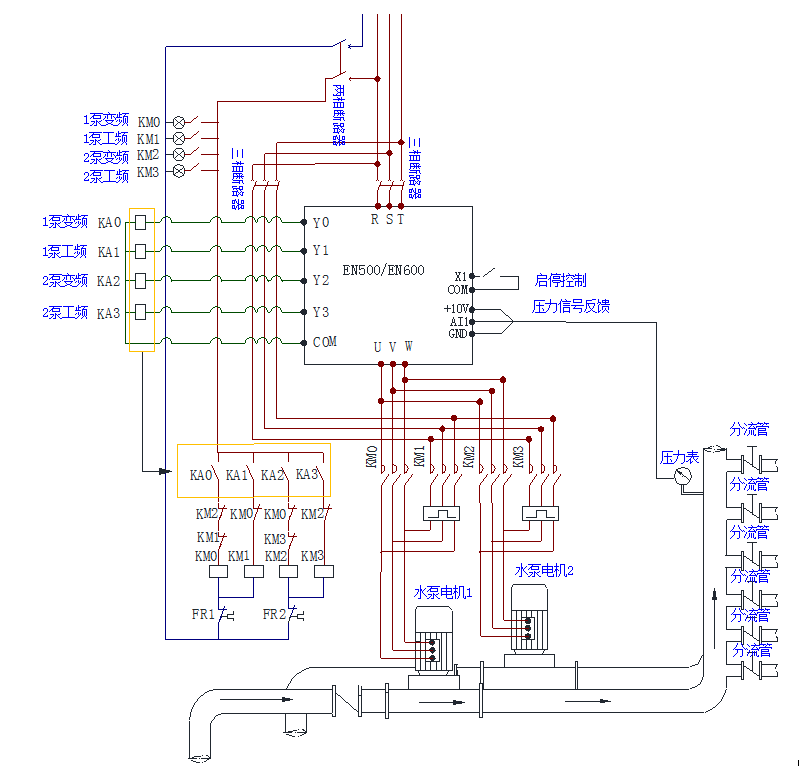

接線圖如下：
參數設置：
1、 基本參數設置：主要是加減速時間、外部端子設定
功能碼參數 |
設定值 |
解釋 |
F00.00 |
2 |
選擇高級菜單模式 |
F00.23 |
1 |
P
型機選擇 |
F01.15 |
1 |
外部端子啟停 |
F01.17 |
300 |
加速時間（單位
0.1秒） |
F01.18 |
300 |
加速時間（單位
0.1秒） |
F02.11 |
1 |
自由停機模式 |
2
、PID
閉環參數設置：設置F12.00=1
恒壓供水模式有效后閉環F11
組的PID
功能自動生效
功能碼參數 |
設定值 |
解釋 |
F12.00 |
1 |
選擇變頻器一拖二供水模式 |
F12.01 |
0.5
（根據實際需要設置） |
設定壓力值 |
F12.02 |
40
（根據實際需要設置） |
睡眠頻率 |
F12.03 |
0.4
（根據實際需要設置） |
蘇醒壓力值 |
F12.06 |
1
（根據實際壓力表量程設置） |
遠傳壓力表量程值 |
F09.00 |
37 |
第一臺泵變頻 |
F09.01 |
38 |
第一臺泵工頻 |
F09.02 |
39 |
第二臺泵變頻 |
F09.03 |
40 |
第二臺泵工頻 |
3
、（可選項）設定壓力和實際壓力的雙顯：
若選擇雙顯鍵盤EN-LED2
、或者液晶鍵盤EN-LCD1/EN-LCD2
時可以實現設定壓力與實際壓力的同時顯示。
功能碼參數 |
設定值 |
解釋 |
F00.01 |
36 |
設定壓力值顯示 |
F00.25 |
37 |
反饋壓力值顯示 |
■
注意事項：
1、
深井泵（或深度潛水泵）需采用
G
型機；
2、
無人當班請?jiān)O(shè)置壓力表斷線檢測，防止壓力表故障或斷線導致水壓過高水管爆裂；
3、
如水源存在無水情況，請根據需要設置欠載保護，防止水泵空打造成損壞。
